旋转烤炉使用方法

第一部分：Part one

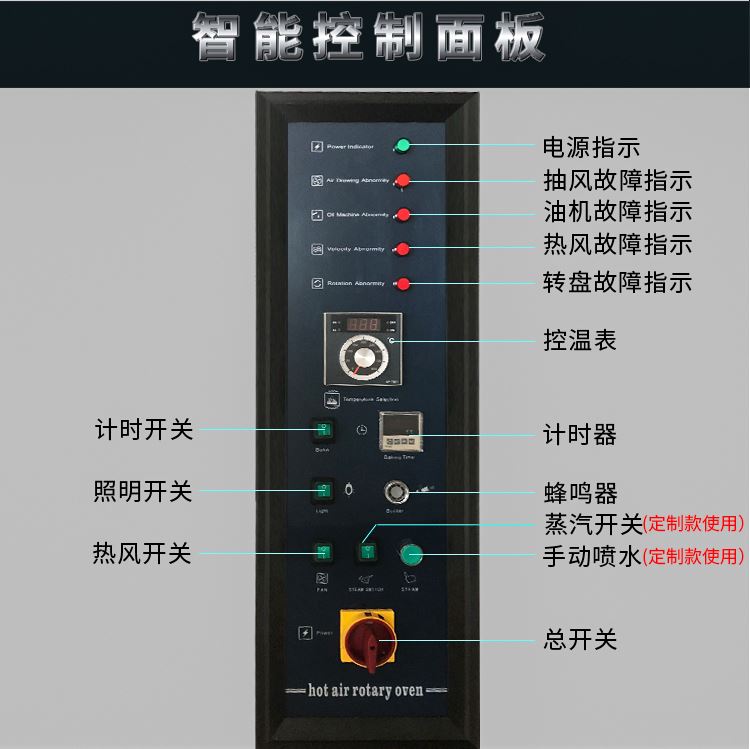

第一步：智能面板设置 Step 1: intelligent control panel

旋转炉操作教程 Rotary oven operation tutorial

打开主开关 打开蒸汽开关,打开热风开关，打开照明开关 Turn on the main switch 、Part one、Turn on the steam switch、turn on the hot air switch、turn on the lighting switch、

打开计时开关，旋转设置温度，面板部分设置完毕。Turn on the timer switch、rotate the setting temperature、and the panel part finished being set.

第二部分：等待旋转底盘摆正入口位置，推入烤盘车架，关闭炉门，计时器上设置烘烤时间，烘烤时间到后打开炉门，等待旋转底盘摆正出口位置，拉出烤盘车架，重复推入烤盘架即可。

Part Two、Waiting for the rotating chassis to position the entrance position、push in the baking tray frame、close the oven door、set the baking time on the timer、open the oven door after the baking time is up、wait for the rotating chassis to position the exit position、and pull it out Bakeware rack、push into the bakeware rack repeatedly.

待所有产品烘烤完后，关闭开关和电源，演示完毕。After all the products are baked, turn off the switch and the power supply, and the demonstration finished.

第一步：智能面板设置 Step 1: intelligent control panel

第二步：推入烘烤产品车架 Step 2: Push into the rack of baking products

第三步：等待产品烘烤完成 Step 3: Wait for the product to bake

第四步：拉出烘烤产品车架 Step 4: Pull out the rack of baking products

拓展资料

旋转炉产品介绍

旋转炉，又称热风旋转炉，是指一种利用多种不同的能源加热燃烧室，通过热交换器和风机将热风送进炉膛，进而对炉内物品进行烘烤设备。

旋转炉加热能源有电力型、柴油型和燃气型三种，另外还有油电混合型和燃煤型等。按产量的大小分有16盘、32盘、64盘.

可以整机装运或散货发送并上门现场安装。

旋转炉工作原理

旋转炉体采用齿轮传动结构，炉体底部中心位置焊接有法兰盘 ，法兰盘与旋转轴上的法兰由螺栓连接，旋转轴通过上下轴承安装在中心机座上，构成炉体的旋转中心；

旋转炉体内部采用封闭式箱体，利用电力、燃气、柴油等能源燃烧产生热量，通过风道吹进炉体，结合炉体内的旋转装置，使烘烤产品在旋转风的作用下更加均匀，稳定。

产品结构

旋转炉体主要由炉壳、辐条、钢轨、滚轮、齿轮传动装置、中心机座及动力部分等组成。中心机座为旋转炉体的关键部件，位于旋转炉体底部中心位置，炉体旋转时以中心机座为中心旋转，中心机座由旋转轴、轴承、轴承端盖及轴承机座构成；炉壳外缘底部圆周为销齿轮结构，由上圆盘、下圆盘、销轴构成，上下圆盘上分别均布钻有大小及数量相同的圆孔 ，上下圆孔分别由销轴穿过构成销齿轮；炉壳底部焊接有辐条，辐条由炉壳底部中心位置向为辐射 ，而钢轨以一定大小的圆环结构焊接在辐条底部，钢轨直接坐落在滚轮上；滚轮通过型材构成滚轮架直接安装在机座上；中心架及机座支撑旋转炉体的重量。炉壳旋转时，由动力源连接齿轮与炉壳底部外边缘圆周构成齿轮传动，当动力源带动齿轮旋转时，炉壳以中心机座旋转 ，旋转炉体结构简图如图所示 。

产品特点

外框与内部炉膛采用1.5厚优质不锈钢、

燃烧室内采用2.0厚304不锈无缝钢管、

185mm厚保温层、

采用台湾硅酸铝保温材料、高温衔接胶皮及高温胶、保温性能好、热量流失少、内部热量可充分循环利用。

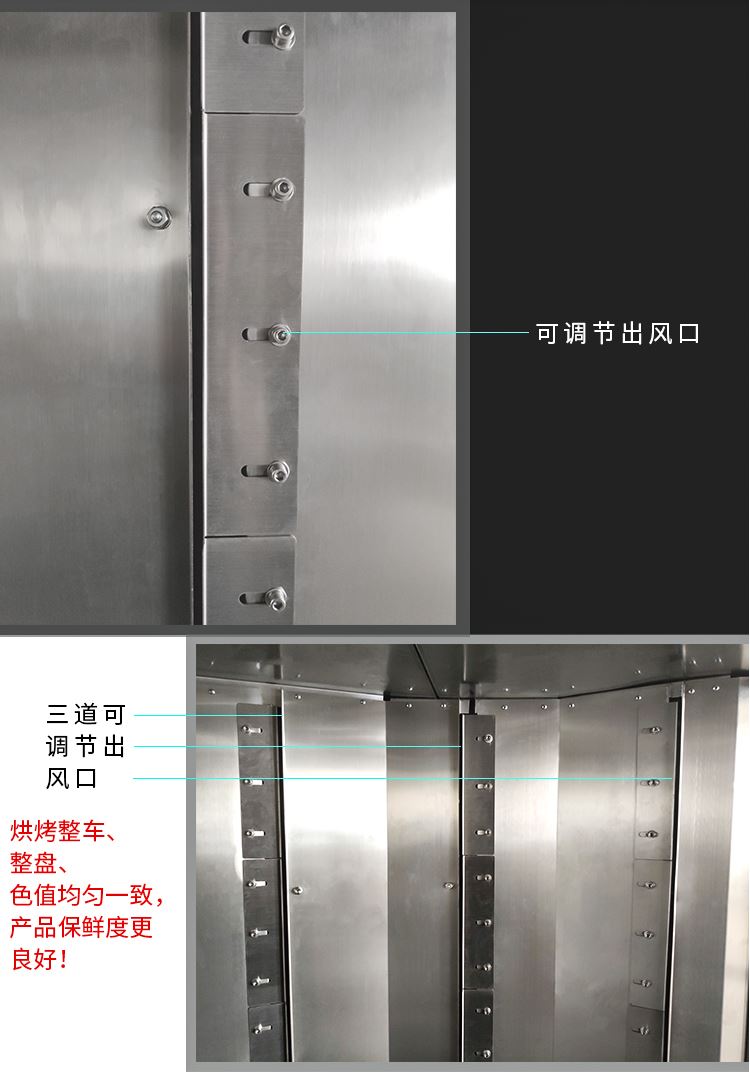

整机采用欧式三道风结构、风道结构设计独特、稳定、烘焙效果均匀一致。

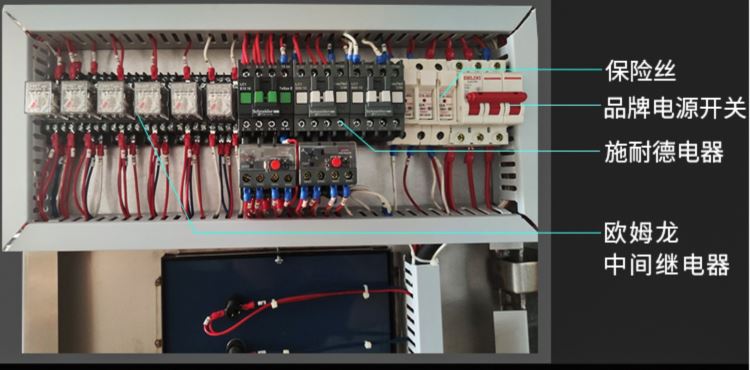

电脑操作面板、施耐德品牌电器、性能更加稳定、安全高效。

车架采用1.5mm不锈钢折弯焊接而成，车架脚轮耐高温塑料定制，可达到400度，耐磨耐高

温，灵活耐用，不伤地板，没有噪音。
